Система противодымной вентиляции ВЕНТС ВПВО-630-4Д (0.25\1400)

$Система противодымной вентиляции ВЕНТС ВПВО-630-4Д (0.25\1400)$

Brand:

Vents

0 Коментар

Характеристики

Бренд:

Vents

Тип вентилятора:

осевые

Обороты двигателя, об/мин:

1400 — 1400

Материал лопаток:

Алюминий, Полиамид, Полипропилен

Частота тока:

50 Гц

Количество скоростей:

Напряжение:

380 B

Дивитися все

Немає в наявності

Код: 068797943006879794300687979430687979430

59 108 грн./шт.

Полипропилен068797943059 108 грн.
Полиамид0687979430Ціна за запитом
Алюминий0687979430Ціна за запитом
Алюминий687979430Ціна за запитом

Amount:

Вибране

Порівняння

Замовлення по телефону:+38 044 545-77-31

Покупці, які придбали Система противодымной вентиляции ВЕНТС ВПВО-630-4Д (0.25\1400), також купили

Алюминиевый скотч ВЕНТС АЛТ 050/10

110 грн.

Опис

Применение

Вентиляторы применяются для подпора воздуха в системах противодымной вентиляции (до 55 оС). Создание избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов позволяет предотвратить проникновение дыма в эти помещения, а также обеспечивает защиту людей на путях эвакуации от воздействия опасных факторов пожара. Применяются для общеобменной вентиляции в системах с большим расходом воздуха. Могут использоваться в производственных, общественных, жилых, административных и других зданиях.

Конструкция

Металлический корпус вентилятора с выкатанными фланцами обеспечивает высокую жесткость и минимальные зазоры между корпусом и лопатками. На корпусе вентилятора предусмотрен ревизионный люк. Все элементы корпуса покрыты порошковой краской для защиты от внешних воздействий.

Двигатель

Вентиляторы оснащены трехфазными (400 В/ 50 Гц) односкоростными 2-х или 4-х полюсными электродвигателями.

Крыльчатка

В зависимости от типоразмера и требуемой производительности в вентиляторах применяются рабочие колеса с 6, 8, 10 или 12-ю лопатками и углом наклона от 25° до 50° с шагом в 5°, что позволяет подобрать вентилятор максимально близко к заданной рабочей точке. Лопатки особой формы обеспечивают высокую эффективность вентилятора (КПД) при низком уровне шума. Крыльчатка динамически сбалансирована. Небольшой вес и низкий момент инерции рабочего колеса способствуют быстрому запуску вентилятора. Лопатки вентилятора могут быть изготовлены из:

Укрепленный стекловолокном полипропилен;
Укрепленный стекловолокном полиамид;
Алюминий.

Материал лопаток необходимо уточнять в заказе вентилятора.

Характеристики

Бренд	Vents
Тип вентилятора	осевые
Обороты двигателя, об/мин	1400 — 1400
Материал лопаток	Алюминий, Полиамид, Полипропилен
Частота тока	50 Гц
Количество скоростей	2
Напряжение	380 B
Ток	0.96 A
Класс защиты	IP X54
Масса	36.8 кг
Гарантия (мес.)	24
Фазность	3-фазный
Страна-производитель	Украина
Максимальная температура перемещаемого воздуха	-40 — 40 °C
Потребляемая мощность	0.25 Вт

Система противодымной вентиляции ВЕНТС ВПВО-630-4Д (0.25\1400) відгуків

Аэродинамические хар-ки

Аэродинамические характеристики ВЕНТС ВПВО-630-4Д (0.25\2800)

$Аэродинамические характеристики ВЕНТС ВПВО-630-4Д (0.25\2800)$

Чертеж

$Габаритные размеры ВЕНТС ВПВО-630-4Д (0.25\2800)$

Монтаж

Монтаж вентилятора в сети воздуховодов: Для обеспечения равномерного потока перед вентилятором рекомендуется устанавливать прямолинейный воздуховод с площадью поперечного сечения, равной площади поперечного сечения вентилятора. Длина этого участка должна составлять 3 ÷ 4 D (D – внутренний диаметр вентилятора). Длина прямолинейного участка за вентилятором должна составлять 1.5 ÷ 2 D. Уменьшение рекомендуемых значений длин воздуховодов приводит к снижению создаваемого вентилятором давления и производительности. Для снижения вибрации и шума рекомендуется применять гибкие вставки ВВГФ.

Монтаж вентилятора в сети воздуховодов ВЕНТС ВПВО 630

Монтаж при переходе с одного диаметра на другой: При переходе с меньшего диаметра на больший следует использовать переходной диффузор, в котором величина угла раскрытия не должна превышать 120 .

Монтаж при переходе с одного диаметра на другой ВПВО 630

Монтаж при отсутствии вентиляционной сети перед вентилятором: При отсутствии сети воздуховодов перед осевым вентилятором необходимо обязательно устанавливать входной конус ВК-ВПВО для улучшения аэродинамических параметров воздушного потока.

Монтаж при отсутствии вентиляционной сети перед вентилятором ВЕНТС ВПВО 630

Монтаж в загроможденном пространстве: Для обеспечения нормальной работы вентилятора в стесненных условиях помещения необходимо обеспечить достаточную удаленность входного и выходного фланцев от пола, стен, громоздкого оборудования и преград.

Монтаж в загроможденном пространстве ВЕНТС ВПВО 630

Монтаж при отсутствии вентиляционной сети после вентилятора: Если осевой вентилятор является конечным устройством в вентиляционной системе (при отсутствии сети воздуховодов после вентилятора), необходимо устанавливать диффузор для снижения скорости и динамического давления вентилятора. За счет снижения скорости выброса воздуха в окружающее пространство существенно снижаются потери «на удар» (пропорционально квадрату уменьшения скорости). Не рекомендуется располагать после вентилятора конфузор.

Монтаж при отсутствии вентиляционной сети после вентилятора ВЕНТС ВПВО 630

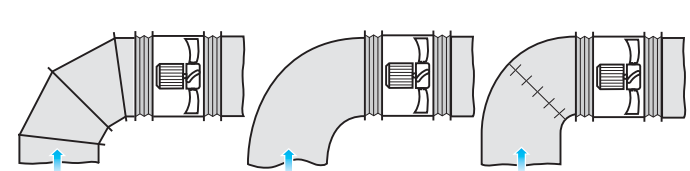

Монтаж вблизи поворотных участков: При необходимости монтажа вентилятора непосредственно после поворотного участка (колена) рекомендуется использовать поворотный участок с большим радиусом закругления или системой направляющих лопаток внутри него.

Монтаж вблизи поворотных участков ВЕНТС ВПВО 630
